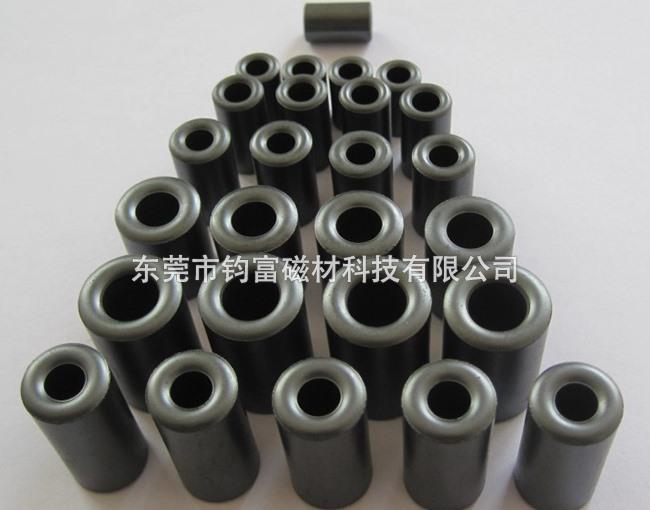

圆柱形磁环磁通匝数选择是将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈,根据需要,也可以将电缆在磁环上面绕几匝.匝数越多,对频率较低的干扰抑制效果越好,而对频率较高的噪声抑制作用较弱.在实际工程中,要根据干扰电流的频率特点来调整磁环的匝数.通常当干扰信号的频带较宽时,可在电缆上套两个磁环,每个磁环绕不同的匝数,这样可以同时抑制高频干扰和低频干扰.从共模扼流圈作用的机理上看,其阻抗越大,对干扰抑制效果越明显.而共模扼流圈的阻抗来自共模电感Lcm=jwLcm,从公式中不难看出,对于一定频率的噪声,磁环的电感越大越好.但实际情况并非如此,因为实际的磁环上还有寄生电容,它的存在方式是与电感并联.当遇到高频干扰信号时,电容的容抗较小,将磁环的电感短路,从而使共模扼流圈失去作用.详细介绍参考如下图:
初始磁导率: | 800 |
---|---|
矫玩力: | 0.5 |
居里温度: | 150 |
密度: | 5 |
剩磁: | 1200 |
饱和磁通密度: | 2850 |
品牌: | 钧富 |
型号: | RH系列 |
