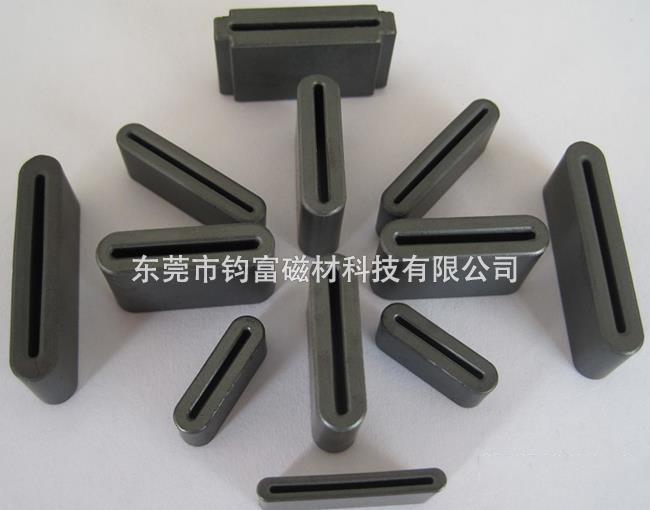

扁形跑道型磁环注意事项
编辑:东莞市钧富磁材科技有限公司   发布时间:2019-04-03

1、扁形跑道型磁环的效果与电路阻抗有关

  在一般铁氧体材料的产品手册中,并不给出铁氧体材料的插入损耗,而是给出铁氧体材料的阻抗,铁氧体材料的阻抗越大,滤波效果也越好。

  2、跑道型磁环电流的影响

  当穿过铁氧体的导线中流过较大的电流时,滤波器的低频插入损耗会变小,高频插入损耗变化不大。要避免这种情况发生,在电源线上使用时,可以将电源线与电源回流线同时穿过铁氧体。

  3、跑道型磁环铁氧体材料的选择

  根据要抑制干扰的频率不同,选择不同磁导率的铁氧体材料。铁氧体材料的磁导率越高,低频的阻抗越大,高频的阻抗越小。

  4、跑道型磁环铁氧体磁环尺寸的确定

  扁形磁环的内外径差越大,轴向越长,阻抗越大。但内径一定要包紧导线。因此,要获得大的衰减,在铁氧体磁环内径包紧导线的前提下,尽量使用体积较大的磁环。

  5、跑道型磁环共模扼流圈的匝数

  增加穿过磁环的匝数可以增加低频的阻抗,所以在很多应用中,通过绕更多的匝数,可以有效的提高阻抗,达到需要的效果。但是由于寄生电容增加,高频的阻抗会减小。当需要抑制的干扰频带较宽时,可在两个磁环上绕不同的匝数。

  6、跑道型磁环电缆上铁氧体扁形磁环的个数

  增加电缆上铁氧体扁形磁环的个数,可以增加低频的阻抗,但高频的阻抗会减小。这是因为寄生电容增加的缘故。

  7、跑道型磁环铁氧体扁形磁环的安装位置

  一般尽量靠近干扰源。对于机箱上的电缆,磁环尽量靠近机箱电缆的进出口。

  8、跑道型磁环与电容式滤波连接器一起使用效果更好

  由于扁形跑道型磁环的效果取决于电路的阻抗,电路的阻抗越低,则磁环的效果越明显。因此当原来的电缆两端安装了电容式滤波连接器时,其阻抗很低,磁环的效果更明显。铁氧体磁芯的线圈在频率较低时,仍然是一个电感,对于这种单个电感构成的滤波电路而言,截止频率为:Fco=1/(2πRsL),Rs是原电路阻抗与负载电路阻抗的串联值。
