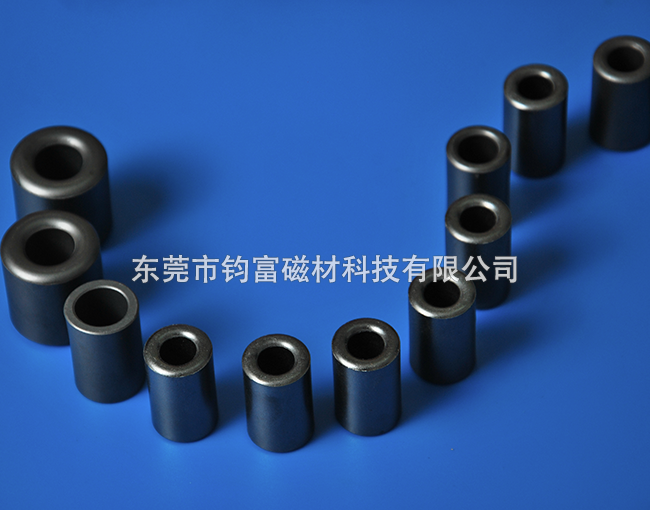

抗干扰磁环的应用
编辑:东莞市钧富磁材科技有限公司   时间:2016-07-29

一、对于一个高品质的吸收滤波器的设计来说,应选用高磁导率的有耗材料,也就是常用的抗干扰元器件,铁氧体磁环,也叫抗干扰磁环,抗干扰磁环在高阻抗电路中的作用并不明显,在线路中对高频成分所呈现的电阻大约是十至几百Ω,相反,在低阻抗电路(如功率分配、电源或射频电路)中使用非常有效。



二、在大于10MHz的高频段,抗干扰磁环的感抗仍然保持很小,而阻抗很大,高频信号的能量穿过磁性材料时,会转换成热量散发出去,从阻碍了高频信号的通过,抑制了高频信号的干扰。通常最佳抑制频率范围跟铁氧体抑制元件有关,磁导率越高,抑制频率越低,铁氧体体积越大,抑制效果也越好,体积一定时,长而细的比短而粗的抑制效果好内劲越小抑制效果也越好。这也给广大设计者提供了一个很好的抗干扰磁环选型思路。



三、不同频率下磁环会有不同的阻抗特性,一般低频是阻抗很小,高频时阻抗急剧升高,信号频率越高,磁场越容易辐射出去,一般信号线是没有屏蔽的,他们不停接收周围的高频信号,这些信号的叠加改变了实际要传输的信号,磁环可以很好的通过有用的信号,同时抑制高频的干扰信号。



四、在磁环的使用方法上,如下意见可以提供参考:抑制共模信号干扰时,可以将信号(连根差分信号线)或电源线(正负线)同时穿过抗干扰磁环,为了增加效果,可以在磁环上对称的绕几圈,增加电感量,增强对共模信号的吸收效果,但是对差摸信号没有影响,抗干扰磁环应当安装在靠近干扰源的地方,对于输入输出电路,应尽量靠近屏蔽盒的进出口。



五、不管是什么样的抗干扰磁环,并非性能越高越好,而是应该适合自己的电子产品。如果是高频干扰请选用镍锌抗干扰磁环,因为镍锌磁环是高频段的低导磁磁性材料,如果是低频段的滤波干扰可选用锰锌抗干扰磁环,锰锌是很适合用在低频段的高导磁材料。
